Interfaz dual 485 del aislamiento de la comunicación al colector de LoRaWAN para el AMI

China Interfaz dual 485 del aislamiento de la comunicación al colector de LoRaWAN para el AMI proveedor

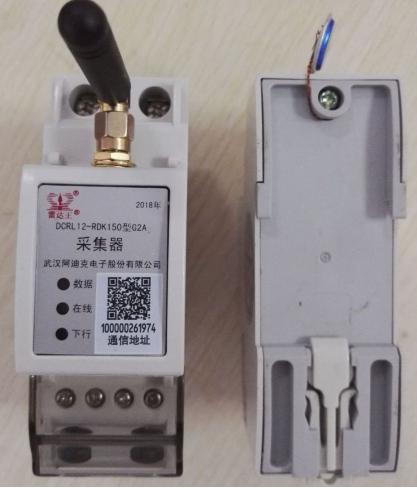

Ampliación de imagen :  Interfaz dual 485 del aislamiento de la comunicación al colector de LoRaWAN para el AMI

Datos del producto:

Lugar de origen: China
Nombre de la marca: RADARKING
Certificación: IEC, ISO
Número de modelo: DCRL12-RDK150-G2A

Pago y Envío Términos:

Cantidad de orden mínima: 1pcs
Precio: Negotiation
Detalles de empaquetado: paquete estándar de la exportación
Tiempo de entrega: 3-35days
Condiciones de pago: T / T, L / C, Western Union
Capacidad de la fuente: 1000000 PC por año
Contact Now
Descripción detallada del producto
Voltaje de funcionamiento: CA el 220V+-20% 50Hz Voltaje de la marcha lenta RS485: DC 5V.
Capacidad de carga RS485: 32 sistemas del dispositivo terminal RS485 (800 metros). Consumo de energía: ≤ 3W del poder activo; ≤ 5VA del poder evidente.


Interfaz dual 485 del aislamiento de la comunicación al colector de LoRaWAN para el AMI

Descripción:
DCRL12-RDK150-G2A es 485 -LoRaWAN al colector basado en G2A (uplink LoRaWAN, enlace descendente 485) es un producto desarrollado especialmente para las ocasiones de la comunicación de IoT. El producto es compatible con los estándares industriales RS485 (protocolo de DL/T645, de CJ/T188, de MODBUS). Se utiliza para ejecutar la comunicación de LoRaWAN para los terminales con el interfaz de comunicaciones RS485.
El colector es simple utilizar, y necesita solamente instalar el colector en el área cubierta por la señal de la entrada de LoRaWAN, recopilación de datos de punto a punto completa a través de la entrada. Tiene las ventajas del bajo consumo de energía, de la larga vida y de la transmisión de datos bidireccional, que proporciona una garantía confiable para recoger datos en tiempo real. El colector puede cargar automáticamente datos a la entrada, y la entrada carga automáticamente datos a la plataforma de la red; El producto es simple en la estructura, fácil mantener y substituir, y no tiene ninguna conexión de uplink los cables de la comunicación, y la instalación es conveniente y aprisa. El producto se diseña según el concepto de estándares industriales del control, la fuente de alimentación es comunicación ahorro de energía y totalmente aislada, con capacidad antiinterferente fuerte, la operación larga de la distancia de transmisión, de alta velocidad y estable.

1. Funciones principales y características:
1,1 el interfaz del enlace descendente RS485 (la velocidad puede ser fijada), puede llevar 1-32 terminales; Uplink LoRaWAN.
1,2 RS485 el interfaz dual, uno de los cuales es un interfaz local del mantenimiento.
1,3 viene con una fuente de corriente ALTERNA miniatura, CA 220V puede ser alcanzado directamente. Aplicando la tecnología patentada de la compañía, tiene las funciones del anti-relámpago, de la anti-sequedad, de la anti-alta presión, del etc., protegiendo eficazmente el colector contra trabajo normal.
1,4 apoye DL/645, CJ/T188, MODBUS y otros protocolos (puede ser modificado para requisitos particulares).
1,5 aplique la tecnología de ordenadores del borde, carga por teletratamiento activa sincronizada y la transmisión transparente puede ser cambiada. Los datos cargados encargan (hasta el número máximo de tareas de los datos: 4), el intervalo entre los datos que cargan (0000 a 9999 minutos), y el fichero terminal (el terminal en el fichero puede ser cargado automáticamente) puede ser fijado.
1,6 tiene el modo remoto de LoRaWAN y modo local RS485 para el mantenimiento de datos.
1,7 aislamiento de la comunicación: Aplicando la tecnología patentada de la compañía, con el aislamiento activo, el anti-relámpago, el voltaje anti-seco, anti-alto y otras funciones, protegen eficazmente la operación normal del interfaz RS485.
1,8 el flujo de datos profesional del interfaz se controla automáticamente, y el marco de la instrucción enviado por la plataforma de la entrada se procesa preferencial.
1,9 adopta el tipo instalación del carril 2P, que es pequeño de tamaño y fácil de instalar.
1,10 con una variedad de indicaciones de situación, la situación del colector se puede determinar por el indicador de situación del campo.
1,11 los parámetros configurados se ahorran automáticamente durante poder apagado y se restauran automáticamente después poder-en.

2. Parámetros técnicos principales:
2,1 parámetros eléctricos:
Voltaje de funcionamiento: CA el 220V+-20% 50Hz.
Voltaje de la marcha lenta RS485: DC 5V.
Capacidad de carga RS485: 32 sistemas del dispositivo terminal RS485 (800 metros).
Consumo de energía: ≤ 3W del poder activo; ≤ 5VA del poder evidente.
2,2 parametrización para la optimización del tratamiento inalámbrica:
Frecuencia central: 433MHz/470MHz (proyecto modificado para requisitos particulares), estándar internacional de LoRaWAN.
Tecnología de la modulación: Modulación de espectro de extensión linear de la modulación de frecuencia.
Ancho de banda: 125kHz/250kHz.
Poder del RF: 20dBm (100mW).
Reciba la sensibilidad: -143dBm @SF12/BW 125KHz.
2,3 funcionamiento de la seguridad:
Voltaje del impacto: 2kV.
Presión de funcionamiento: 2kV.
2,4 compatibilidad electromágnetica:
Descarga electrostática: 4kV;
Grupo rápido del pulso: 2kV (lazo) de la fuente de alimentación, /2kV (lazo de la señal);
Oleada: 2kV (modo diferenciado)
2,5 ambiente del uso:
Temperatura: -20℃~+60℃.
Humedad: ≤ el 95% de la humedad relativa.
2,6 almacenamiento de datos: Tiempo de almacenamiento de datos ≥10 años después del poder apagado.
2,7 interfaz de comunicaciones: interfaz dual RS485.
2,8 interfaz del Local: 2400bps.
Interfaz de comunicaciones de 2,9 metros: Cuatro velocidades pueden ser fijadas (eg.: 200bps, 2400bps, 4800bps, 9600bps).

3. Principio de la composición
3,1 breve descripción del principio de funcionamiento
Uplink el módulo de comunicación del colector es el módulo de comunicación del protocolo de LoRaWAN; El interfaz local adopta el modo de la comunicación RS485; El interfaz de comunicaciones del metro comunica con el metro de la energía en el autobús del enlace descendente 485 con el modo de la comunicación RS485.
El colector recibe el comando de la lectura/de control publicado por la plataforma de la gestión de la nube y el comando de la lectura/de control del metro de la energía en el autobús del enlace descendente 485 del colector a través del módulo de LoRa.
El colector tiene la función automáticamente de recoger datos predeterminados del metro de la energía eléctrica en el autobús del enlace descendente y de cargarlos a intervalos regulares. Esta función requiere la plataforma pre-entregar el metro especificado y verdad conectado de 485 energías. Una vez que el fichero del metro de la energía (0 a 32) se transfiere con éxito, el colector desechará las instrucciones que el no pertenecer al fichero y haber publicado por uplink, y no las procesará.

3,2 diagrama del principio del hardware

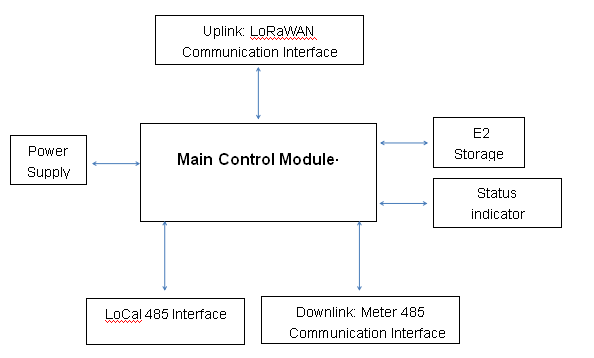

Interfaz dual 485 del aislamiento de la comunicación al colector de LoRaWAN para el AMI
Módulo de fuente de alimentación: Accionado por un módulo de fuente de alimentación eficiente de la transferencia.
Módulo de comunicación de LoRa: Realice la interacción de los datos entre el nodo de LoRa y la entrada, y seleccione el modo de trabajo de la clase C en el protocolo estándar de LoRaWAN.
Interfaz local: Con los parámetros corrientes del colector de la pregunta, hay ajustes seleccionados para algunos parámetros de funcionamiento.
Interfaz de comunicaciones del metro del enlace descendente: Según el valor de ajuste de la velocidad del interfaz del enlace descendente en el colector, permita la velocidad de la comunicación unificada con ella.
Módulo de control principal: Controla a la recepción de los datos/la envía de los tres canales seriales, la almacena/lee los datos internos E2, y fija la situación del indicador según la situación de trabajo actual para informar a los personales del campo la situación de trabajo del colector.

4. operación, ajuste e instalación.
1) Ninguna necesidad de la operación de usuario y del ajuste, es instalado por los personales profesionales según el esquema eléctrico de la instalación.
2) Antes de la instalación, compruebe el sello del fabricante, y el sello está intacto, después comienza la instalación.
3) El colector está instalado en dentro ventilado y seco un lugar para asegurar la instalación segura y confiable.
4) El colector se debe atar con alambre según el esquema eléctrico mostrado en el manual. Es el mejor utilizar el terminal del alambre de cobre o del cobre para conectar cada terminal y debe ser apretado.
5) Esquema eléctrico
Interfaz dual 485 del aislamiento de la comunicación al colector de LoRaWAN para el AMI
Interfaz dual 485 del aislamiento de la comunicación al colector de LoRaWAN para el AMI

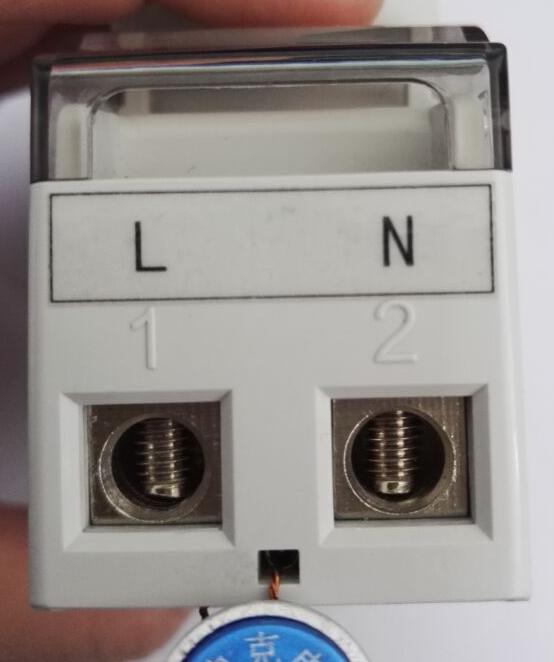

1 es la fuente de alimentación principal, L entrada; 2 es la fuente de alimentación principal, entrada de N.

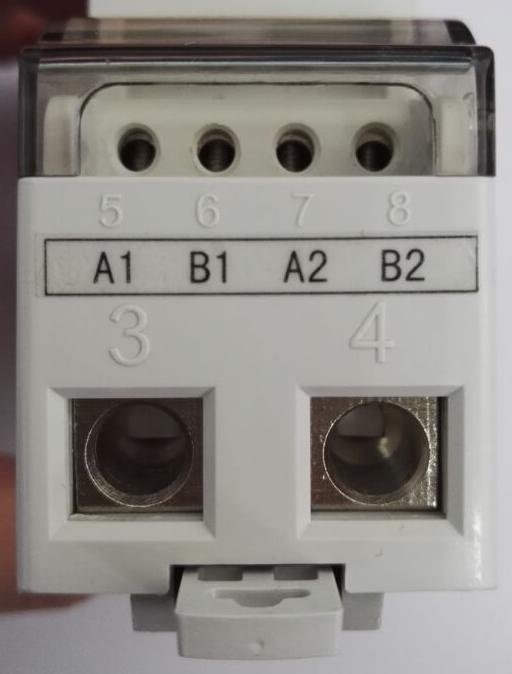

5 está conectado con A1, 6 está conectado con B1, 7 está conectado con A2, y 8 está conectado con B2.

5. descripción del indicador luminoso
En línea: Después de que el colector se accione encendido, el módulo de comunicación de LoRa inicia automáticamente una acción del unido para incorporar la red, en este tiempo, los flashes del indicador luminoso; Cuando el módulo incorpora la red con éxito, el indicador luminoso da vuelta al modo ligero constante.
Uplink: Cuando uplink el módulo de LoRa recibe/envía datos, el indicador destella una vez y el estado normal está apagado.
Enlace descendente: Cuando uplink el interfaz de autobús del metro recibe/envía datos, el indicador destella una vez y el estado normal está apagado.

6. A1, B1, A2, B2 uso del interfaz del puerto RS-485
A1, puerto B1: Puerto de comunicación del metro RS-485 del enlace descendente.
A2, puerto B2: Puerto de comunicación local RS-485.

7. Transporte y almacenamiento
El producto no se debe sujetar al impacto severo durante el transporte y el desempaque. Debe ser almacenado en el soporte bajo condiciones de empaquetado originales, y la altura de amontonamiento no debe exceder 5 capas.
El lugar que se almacenará debe ser limpio, la temperatura ambiente no excede -40 el ° C ~ +70 el ° C, la humedad relativa no excede del 95%, el aire no contiene los gases corrosivos y no moldea.
El metro almacenado de la energía eléctrica debe estar en el empaquetado original. El ambiente del lugar del almacenamiento debe ser limpio. La temperatura ambiente no debe exceder el °C -25 ~ el °C +70, la humedad relativa no debe exceder del 85%, y el aire no contiene los gases corrosivos y no moldea.

8. Dimensión (milímetros)
Longitud: 100m m; Anchura: 36m m; Altura: 67m m.
Interfaz dual 485 del aislamiento de la comunicación al colector de LoRaWAN para el AMI

9. Diagnosis de falta, análisis, y métodos comunes de la localización de averías
1) Todos los indicadores de poder-en no se exhiben. Si el colector está instalado normalmente, si el cableado está atado con alambre según el dibujo correcto, y si la linea de entrada del colector tiene entrada del voltaje 220V.
2) Cuando el metro lee los datos, no hay exhibición del indicador de la comunicación, y el downlight del colector tiene una acción. ¿Hay sobrecarga o cortocircuito en el vínculo de 485 autobuses?
3) El indicador luminoso en línea continúa destellando, la ubicación del colector no es cubierta por la señal de la entrada, o el conector de antena de LoRa del colector es anormal y necesita ser reparado.

10. Descripción de los accesorios
El colector será equipado de instrucciones, del certificado y del sello.
